Corel Draw 18, Bildgravur fehlerhaft

[Schwendowius]

Wir bitten um Schützenhilfe bei folgendem Problem:

Unser PC, der unseren Laser ansteuert hat heute morgen das zeitliche gesegnet.
Der Treiber wurde nun auf einem anderen PC neu installiert und das laut anwesenden Techniker korrekt.

Auf dem alten PC war Corel 14 drauf, auf dem nun eingesetzen ist allerdings CorelDraw 18.
Lasersystem: ZING 24

Die Gravur von Text und Grafiken läuftauch korrekt.

Bei dem Versuch Bilder zu Gravieren (1bit Tiff, invertiert für die Schiefergravur) kommt
statt der Rastergravur lediglich eine simultane Fläche raus.

Das Problem liegt defintiv beim Corel 18, da die Gravur aus bspw. Acrobat korrekt rauskommt.

Hat jemand eine zündende Idee?

Freundliche Grüße sendet

Andreas

[Michael Ebel]

Hallo Andreas

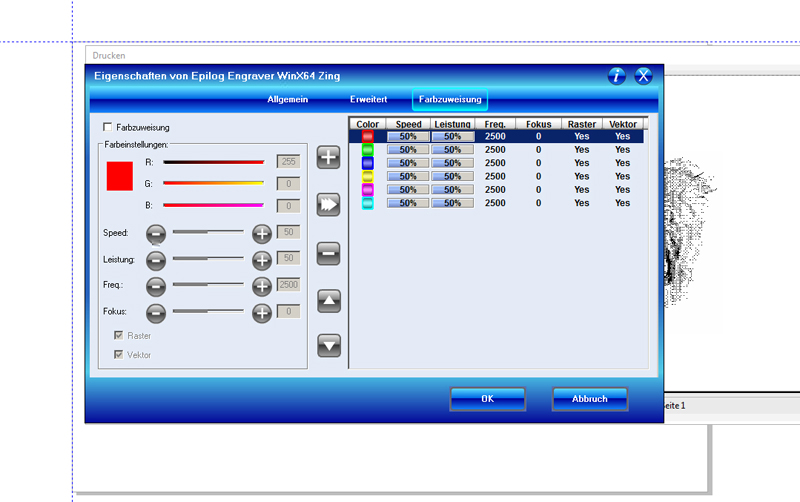

kann es sein das im Treiber hinten die Farbzuweisung auf angeschaltet ist?
Dann kann das System keine Graustufen lasern.

Cameo

[Schwendowius]

Die Funktion war tatsächlich aktiviert. Allerdings wird das Problem dadurch nicht behoben.

[cameo]

Hallo Andreas,

wenn Corel neu installiert wird, ist die Farbverwaltung grundsätzlich aktiv. Dieses gibt Konflikte mit der Druckerausgabe auf den Laser.
Vielleicht spielt dies eine Rolle....

Gruß
cameo


[Schwendowius]

Erstmal vielen Dank für die zeitnahe Unterstützung.
Das Problem ist behoben, Herr Ebel hat sich netterweise telefonisch gemeldet.


Ursprung des Fehlers: Die Bilddatei lag teilweise ausserhalb des Seitenformates.
Dadurch kam es zu einer Fehlinterpretation und das gesamte Bild wurde als homogene Fläche ausgegeben.

So haben wir jahrelang mit Corel 14 gearbeitet. Daher nun die Fehlersuche beim Umstieg auf Corel X8.

Der Tipp mit der aktivierten Farbzuweisung ist sicherlich auch zu beachten,
nun war das aber nicht (allein) der Ursprung.

Unsere Farbverwaltung werden wir allerdings nicht deaktiveren, da wir ja nun hauptsächlich
Layouten, PDFs erstellen und unsere Druckmaschinen ansteuern. Die Ansteuerung des Lasers
aus Corel Draw ist da eher zweitrangig.

Vielen Dank nochmal und frohes Schaffen!

Andreas
